一块静电吸盘，为什么决定良率？

在半导体制造过程中，有一个看似“不起眼”，却直接影响晶圆良率的核心部件静电吸盘（Electrostatic Chuck，ESC）。

它的作用并不只是“吸住晶圆”这么简单。无论是刻蚀、薄膜沉积、离子注入，还是 MOCVD 外延工艺，晶圆都需要在真空、高温、等离子环境下保持稳定。如果固定不牢，就可能出现晶圆位移、翘曲、温度不均等问题，最终影响工艺精度与产品良率。

因此，静电吸盘实际上承担着：晶圆固定、温度控制、热量传导、工艺稳定等多项关键任务。

随着先进制程不断向更高温、更洁净、更精密方向发展，传统陶瓷静电吸盘已经越来越难满足高端设备需求，而采用 CVD 工艺制造的 PBN 静电吸盘，正在成为越来越多半导体设备的重要选择。

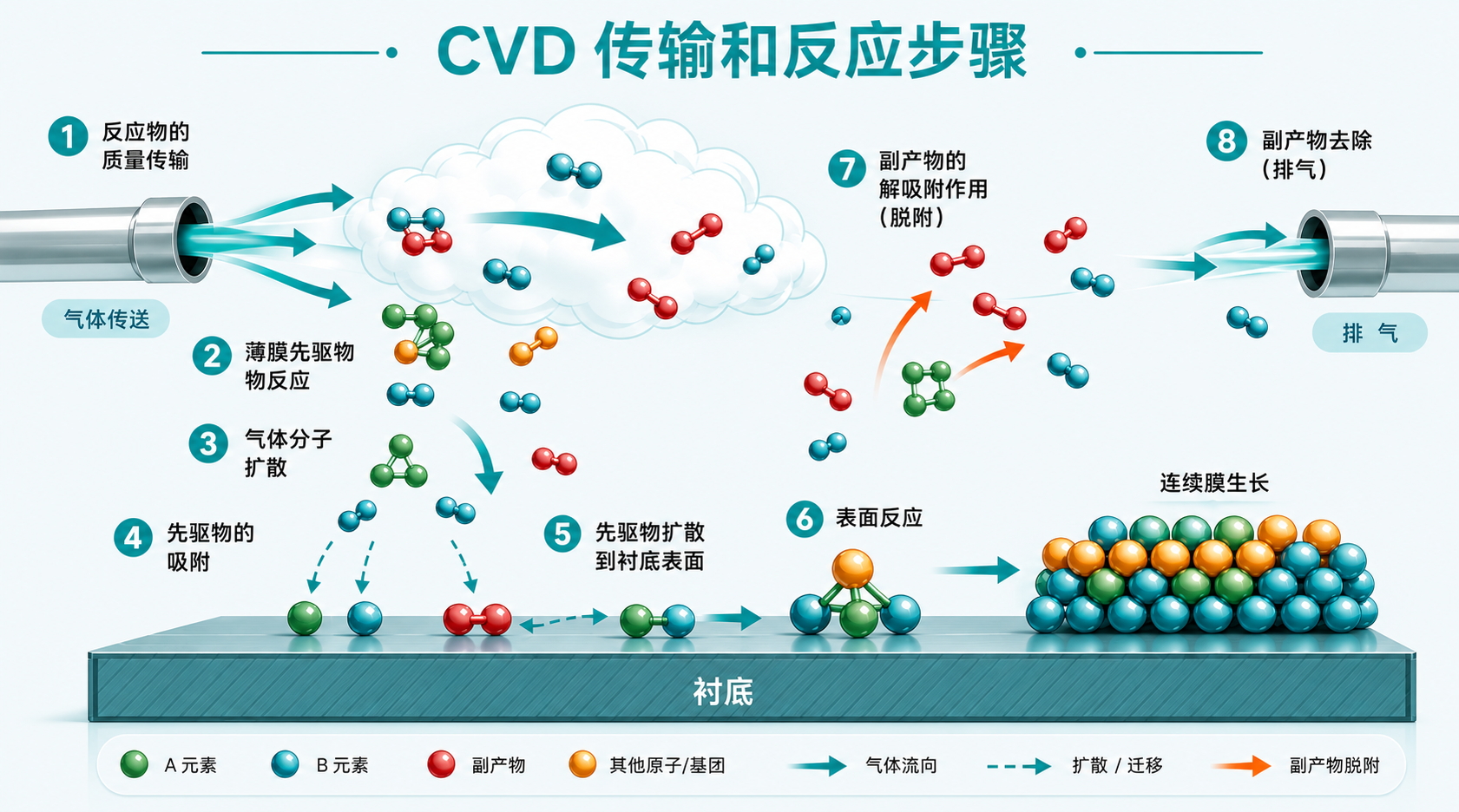

PBN（Pyrolytic Boron Nitride，热解氮化硼）是一种通过化学气相沉积（CVD）技术制备的高纯陶瓷材料。

与普通烧结陶瓷不同，PBN 并不是粉末压制烧结形成，而是通过气相沉积方式逐层生长，因此具有更高纯度、更致密的结构以及更稳定的电学与热学性能。而 PBN 静电吸盘的制造过程，本身就是一个典型的 CVD 精密结构制造过程。

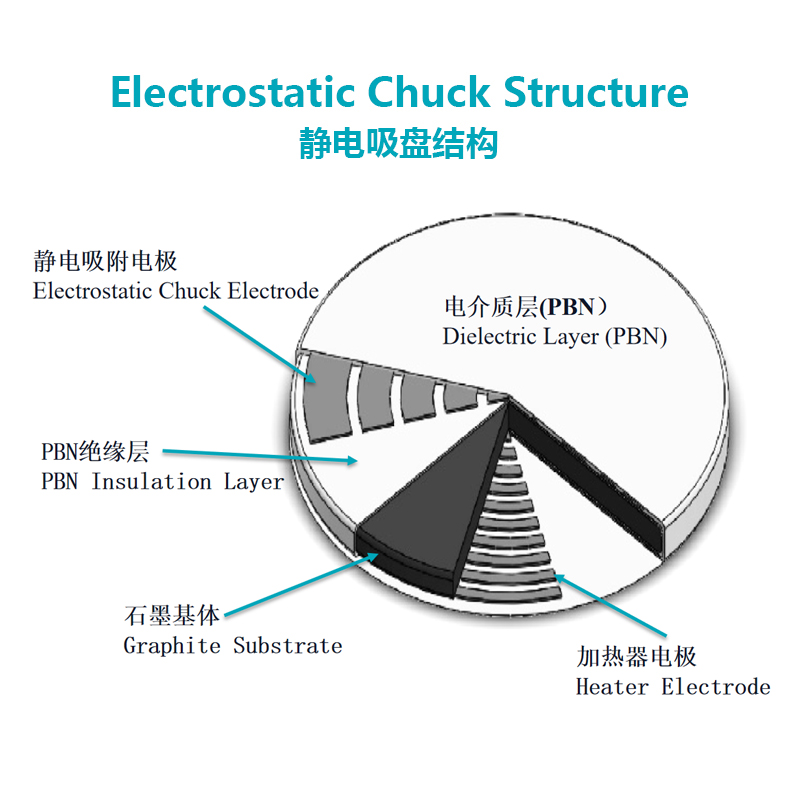

其核心结构以高纯石墨作为基体，在石墨表面首先沉积一层 PBN 绝缘层。这一层既承担绝缘作用，也为后续结构提供稳定基础。

随后，在 PBN 绝缘层上沉积热解石墨（PG）。由于 PG 具有优异导电性与导热性，因此可作为静电吸附与加热功能层。

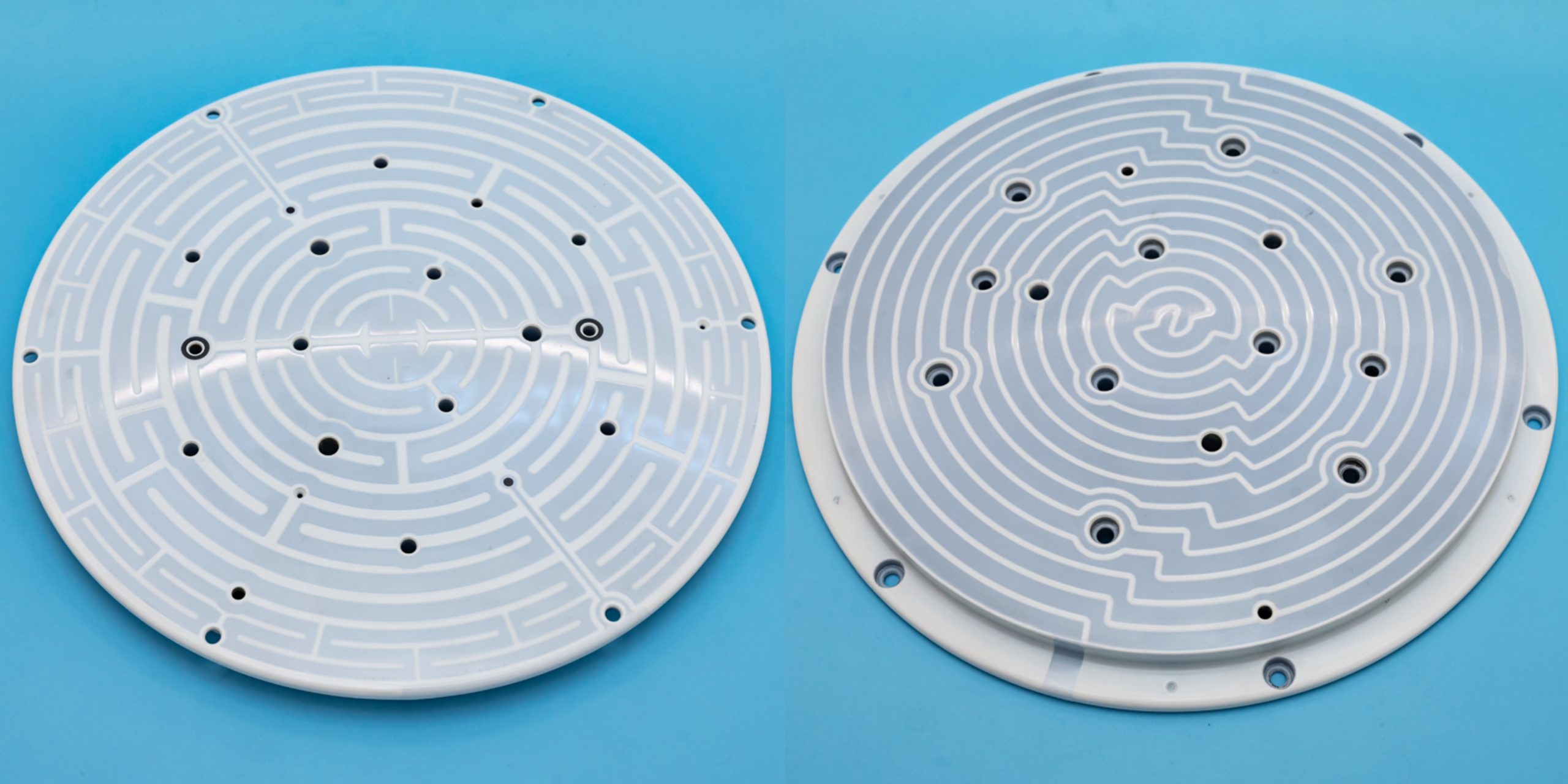

接下来，通过精密加工工艺，将热解石墨加工成内部电路结构，包括：静电吸附电极，加热器电极。

最后，再通过化学气相沉积技术在最外面沉积 PBN 或 C-PBN 介质层，形成完整封装结构。

整个结构兼具：高绝缘性、高耐压性、高温稳定性、真空洁净性。这也是 PBN 静电吸盘区别于传统陶瓷 ESC 的核心所在。

相比传统材料，PBN 静电吸盘最大的优势之一，就是“高纯”。其纯度可达到 5N（99.999%），在高温真空环境下杂质挥发量极低，可以有效减少对晶圆的污染风险。对于半导体行业来说，这一点非常关键。

因为随着制程节点不断缩小，设备内部任何微量污染，都可能直接影响最终产品性能。因此，越来越多高端设备开始采用低放气、高洁净材料。

除了高纯度之外，PBN 材料还具备更强的耐高温能力。

传统陶瓷材料在高温环境下容易出现热应力问题，而 PBN 静电吸盘可在高温环境下长期使用，依然保持稳定性能。这使其非常适用于：MOCVD 外延、高温刻蚀、薄膜沉积、第三代半导体工艺等高温工艺场景。

同时，PBN 本身优异的绝缘性能，也使静电吸盘能够承受更高电压，从而获得更加稳定的静电吸附能力，降低漏电风险，提高晶圆固定稳定性。

对于先进半导体设备来说，稳定性往往比“参数高”更重要。因为真正影响良率的，往往并不是某一个瞬间性能，而是长时间工艺运行中的一致性。

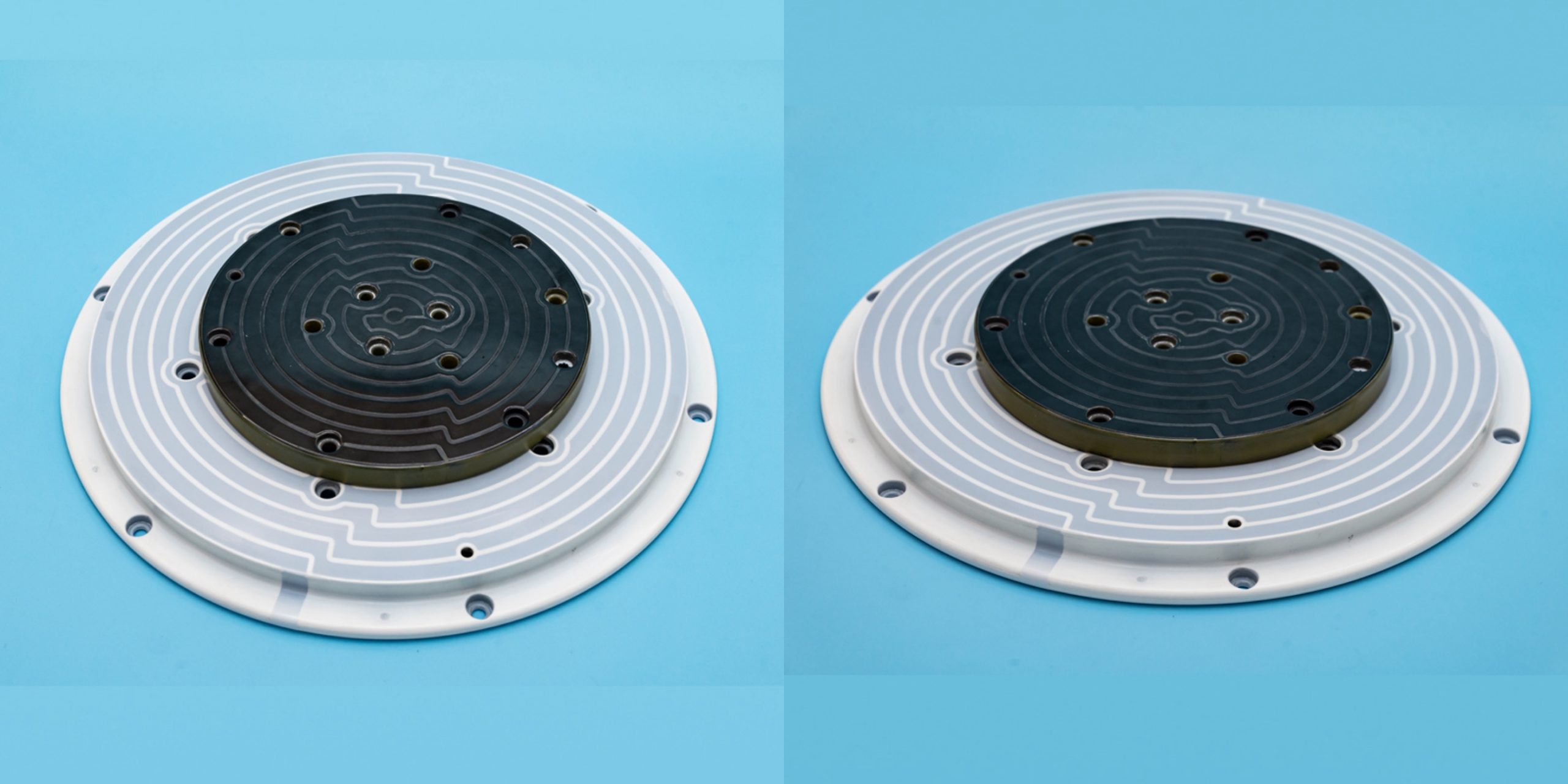

如今，PBN 静电吸盘已经广泛应用于：半导体刻蚀设备、CVD / PVD 设备、MOCVD 外延设备、OLED 蒸镀设备、圆加热与传输平台。

随着半导体产业持续向高端化发展，对于材料性能与工艺稳定性的要求也会越来越高。而采用 CVD 工艺制造的 PBN 静电吸盘，也正在从“高端选择”，逐渐变成先进设备中的“关键标配”。
