随着高速光通信、激光器及光电探测等领域的发展，磷化铟（InP）作为重要的 III-V 族化合物半导体材料，在光电子器件制造中发挥着重要作用。

高质量 InP 单晶的制备，不仅依赖晶体生长设备与工艺控制，也离不开关键耗材的配合。其中，热解氮化硼（PBN）坩埚凭借高纯度、化学稳定性及独特的热学性能，成为化合物半导体晶体生长中的重要选择。

那么，PBN 坩埚为何适用于磷化铟晶体生长？面对 VGF、LEC 等不同工艺，又需要关注哪些技术要求？

一、为什么磷化铟晶体生长需要关注坩埚材料？

磷化铟具有直接带隙、高电子迁移率等特性，广泛应用于高速光通信、激光器、光电探测器及光子集成电路等领域。

在 InP 单晶生长过程中，原料需要经历熔融、晶体生长和冷却等阶段。温度分布、熔体状态、杂质控制以及设备环境等因素，均可能影响最终晶体的质量。

坩埚作为承载熔体的重要部件，其作用并不只是提供一个容器。

一方面，坩埚需要适应相应的高温和化学环境，减少自身材料对熔体造成不利影响的风险；另一方面，坩埚的形状、壁厚及结构特点，也会影响其与设备热场之间的匹配关系。

因此，坩埚的材料选择与结构设计，是磷化铟晶体生长工艺中不可忽视的环节。

这也是 PBN 坩埚受到化合物半导体晶体生长领域关注的重要原因。

二、PBN 坩埚有哪些材料优势？

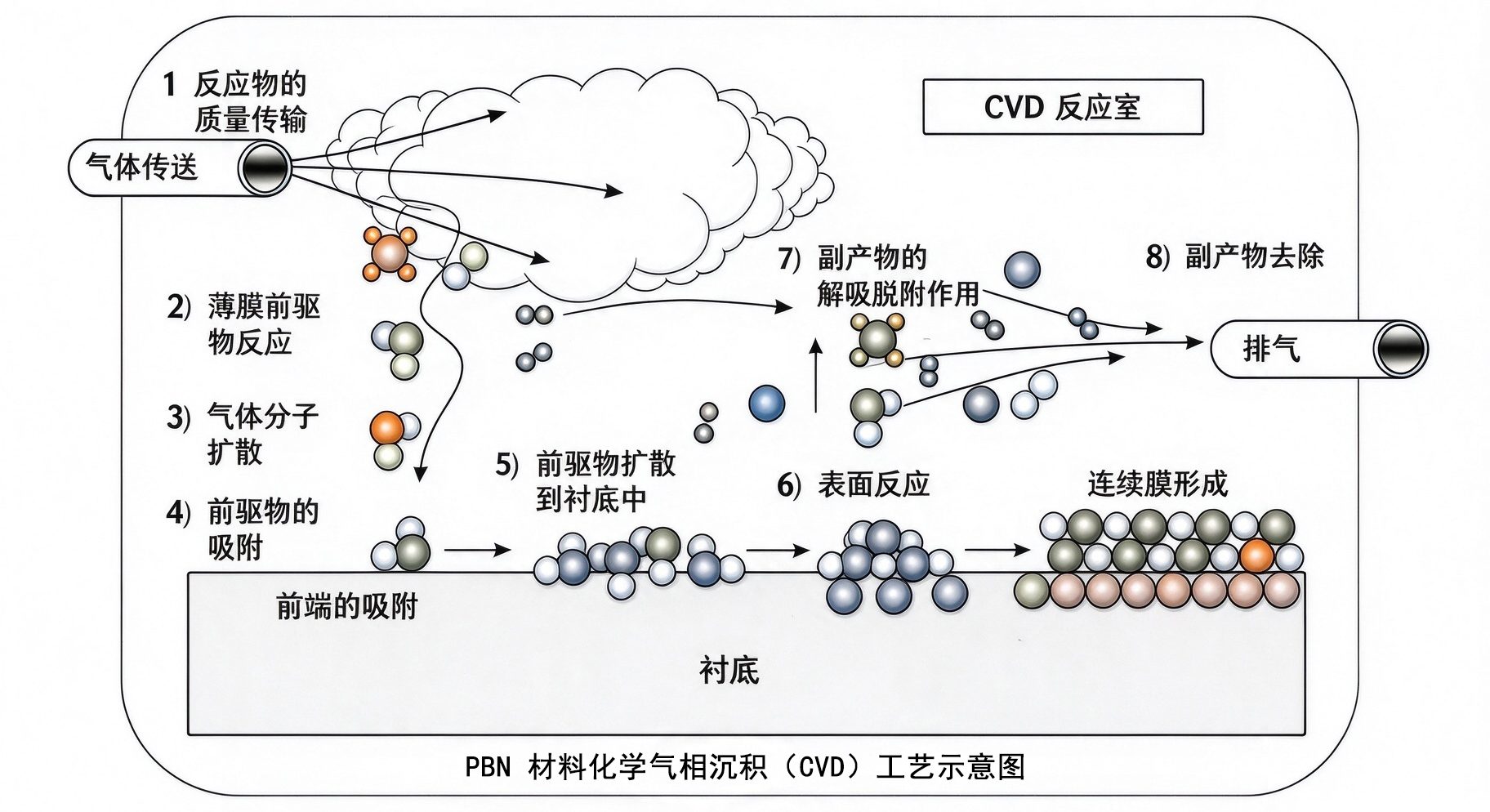

PBN，即热解氮化硼（Pyrolytic Boron Nitride），是一种通过化学气相沉积（CVD）工艺制备的高纯度陶瓷材料。

与传统烧结方式制备的部分氮化硼陶瓷不同，PBN 通过气相反应在基体表面沉积形成材料，具有高纯度、层状结构及热导率各向异性等特点。

这些材料特性，使其能够满足化合物半导体晶体生长对坩埚材料的多方面要求。

1.高纯度：降低潜在杂质污染风险

对于化合物半导体晶体生长而言，材料纯度是重要的工艺关注点。

晶体生长过程中，原料、设备环境及与熔体接触的耗材，都可能成为杂质的潜在来源。坩埚材料中的杂质或表面残留，也需要纳入污染控制范围。

PBN 采用 CVD 工艺制备，不依赖传统烧结陶瓷中常见的烧结助剂，有利于获得较高的材料纯度。

因此，在磷化铟晶体生长应用中，PBN 坩埚的材料纯度、表面洁净度及使用前的清洁状态，都是需要重点关注的因素。

2.化学稳定性：关注坩埚与熔体的相容性

在高温晶体生长环境下，坩埚不仅需要承受工艺温度，还需要与所盛装的材料保持适当的化学相容性。

如果坩埚材料与熔体发生不利的化学相互作用，可能带来额外的杂质污染或界面问题。

PBN 具有良好的化学稳定性，可作为多种化合物半导体晶体生长工艺中的坩埚材料。

对于 InP 晶体生长而言，坩埚与熔体之间的相容性，是材料选型的重要依据之一。实际适用性仍需结合生长温度、熔体成分及具体工艺条件进行评估。

3.高温适应性：满足晶体生长工况要求

磷化铟晶体生长需要在特定的高温及受控环境下进行，这对坩埚的耐热性能和结构稳定性提出了要求。

PBN 具备良好的高温性能，能够应用于相应的高温工艺环境。

但需要注意，材料具备耐高温特性，并不意味着所有形状和尺寸的坩埚都具有完全相同的使用表现。

实际应用中，还需要结合坩埚尺寸、壁厚、受力状态以及升降温条件，综合评估其与工艺环境的适配性。

4.热学特性：重视坩埚与设备热场的匹配

PBN 具有典型的层状结构，其热导率存在各向异性，即不同方向上的热传导能力有所差异。

在晶体生长过程中，热量如何传递、熔体内部如何形成温度分布，都是需要精确控制的工艺因素。

坩埚作为熔体与外部加热环境之间的重要组成部分，其壁厚、形状和材料热学特性，会参与影响整体热传递过程。

因此，PBN 坩埚的设计需要结合设备热场及具体生长工艺进行考虑，而不是单纯依据某一项材料性能参数判断其应用效果。

总体而言，PBN 坩埚的应用优势并不局限于耐高温，而是高纯度、化学稳定性、高温性能及热学特性共同作用的结果。

三、VGF 与 LEC：不同工艺对 PBN 坩埚有何要求？

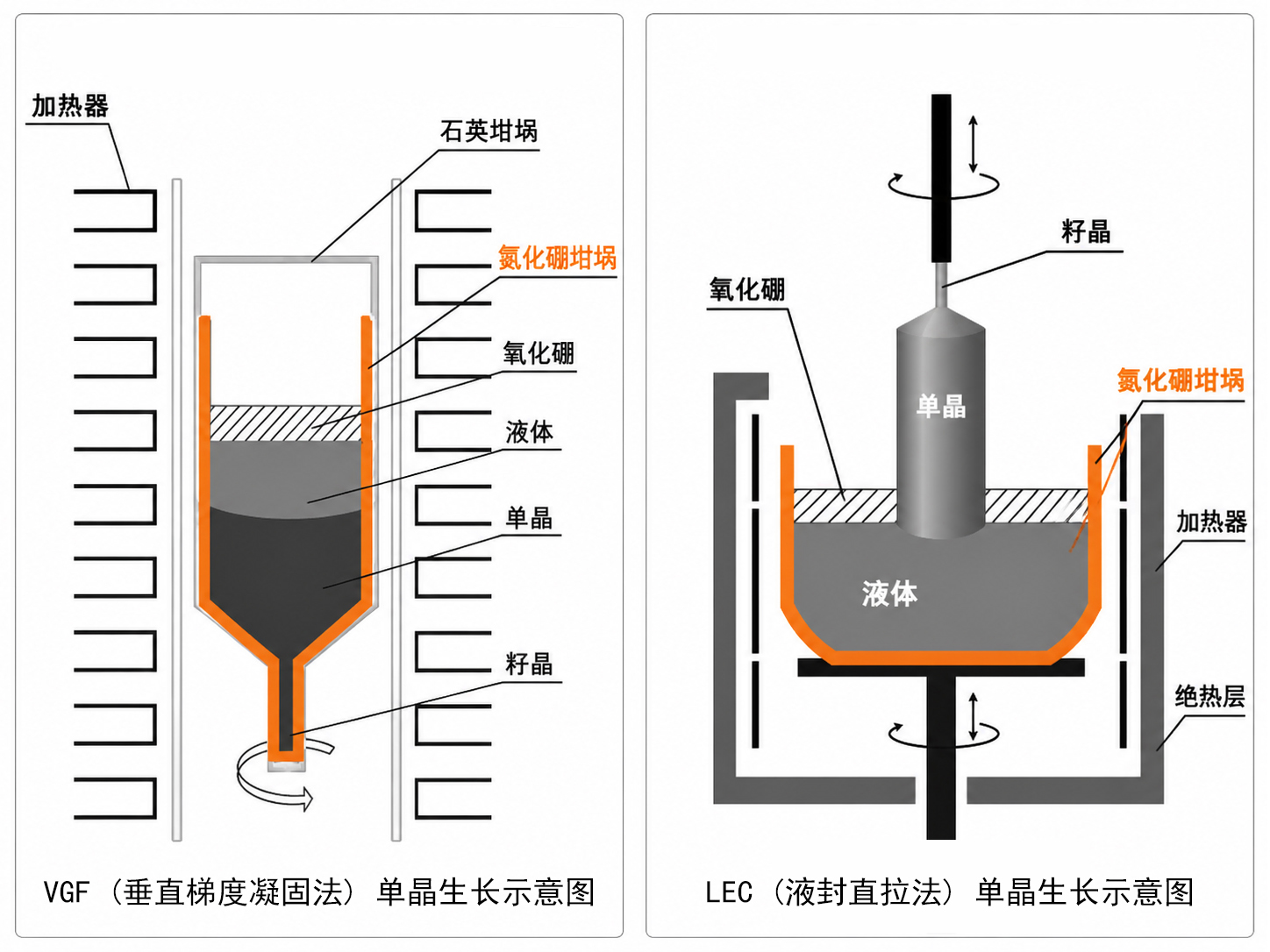

在磷化铟单晶制备中，VGF（垂直梯度凝固法）与 LEC（液封直拉法）是两类具有代表性的晶体生长工艺。

虽然两者都可使用 PBN 坩埚，但由于晶体生长方式不同，坩埚在结构设计、尺寸及热场适配方面的关注重点也有所区别。

VGF 工艺：关注坩埚结构与温度梯度

VGF（Vertical Gradient Freeze）即垂直梯度凝固法。

该工艺通过控制炉内温度场，使熔体在一定温度梯度条件下逐步凝固，实现单晶生长。与通过提拉形成晶体的方式不同，VGF 工艺中的晶体通常在坩埚内部逐步形成。

因此，坩埚不仅承担盛装熔体的作用，其几何形状、壁厚和底部结构，也需要与凝固方式及设备热场相匹配。

在 VGF 工艺中，PBN 坩埚主要需要关注以下方面：

尺寸与结构匹配： 坩埚直径、高度及底部结构需符合设备与晶体生长方案要求。

热场适配： 坩埚的形状和壁厚需要结合设备温度梯度与热传递条件进行设计。

表面与结构质量： 内壁状态及整体结构完整性，需要满足相应的工艺和使用要求。

不同 VGF 设备及晶体生长方案可能采用不同的坩埚结构，因此需要以实际工艺条件和产品图纸为依据。

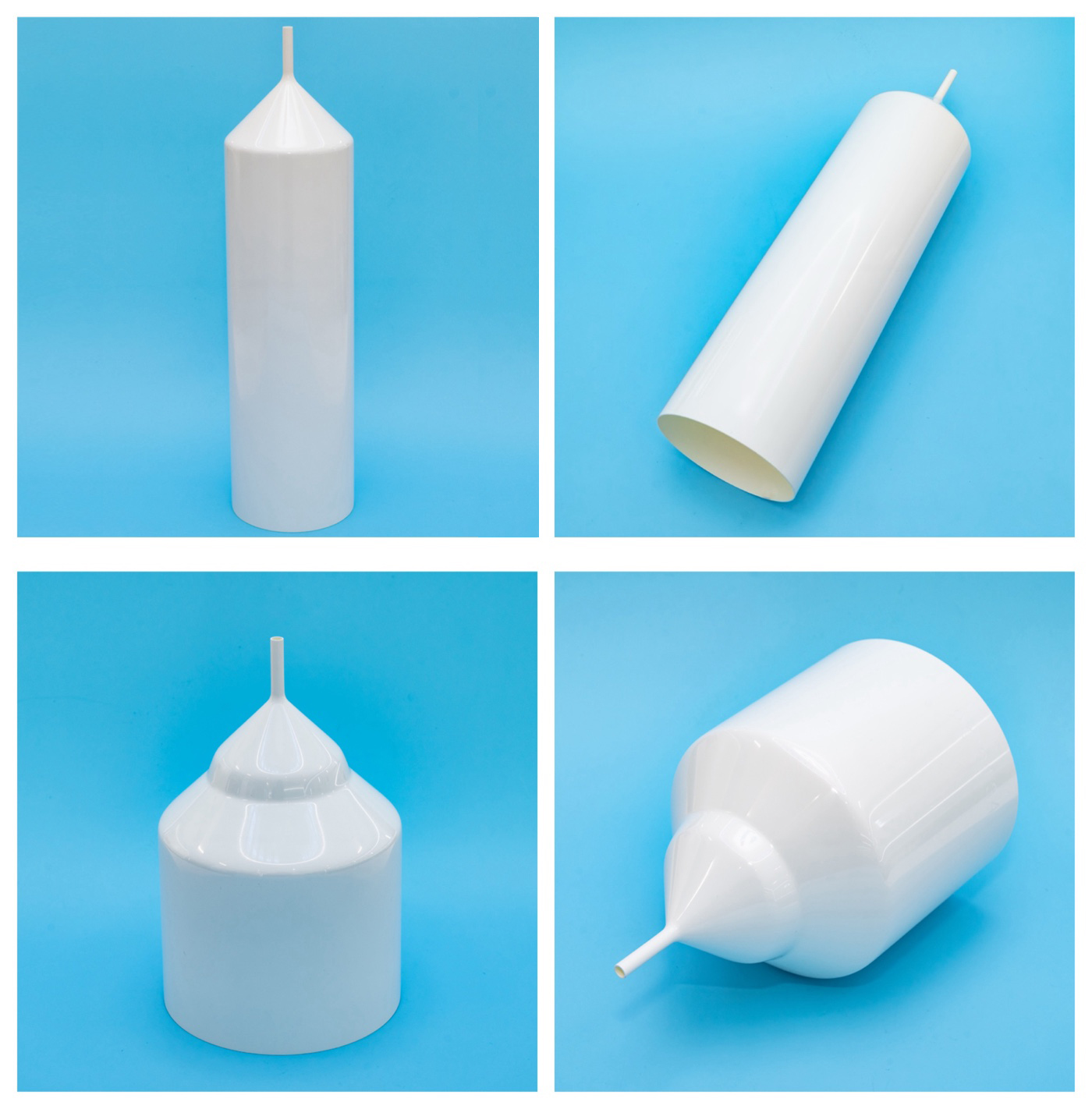

国晶 VGF PBN 坩埚

LEC 工艺：关注液封环境与提拉生长条件

LEC（Liquid Encapsulated Czochralski）即液封直拉法。

该工艺通过液封介质覆盖熔体，并在受控温度及压力等条件下，通过籽晶提拉实现单晶生长。液封介质通常采用氧化硼（B₂O₃），具体条件根据材料体系及设备工艺确定。

与 VGF 工艺不同，LEC 晶体是在提拉过程中逐步形成的，坩埚主要承担容纳熔体、适应液封环境以及配合设备热场等作用。

因此，在 LEC 工艺中，PBN 坩埚需要重点关注：

坩埚尺寸与容量： 与熔体装料量、设备结构及生长工艺相适配。

开口与整体结构： 满足提拉设备和相应工艺环境的使用要求。

材料相容性与热场匹配： 综合考虑熔体、液封介质及设备工作条件。

坩埚的具体尺寸、结构和使用要求，需要结合 LEC 设备参数及相应工艺方案确定。

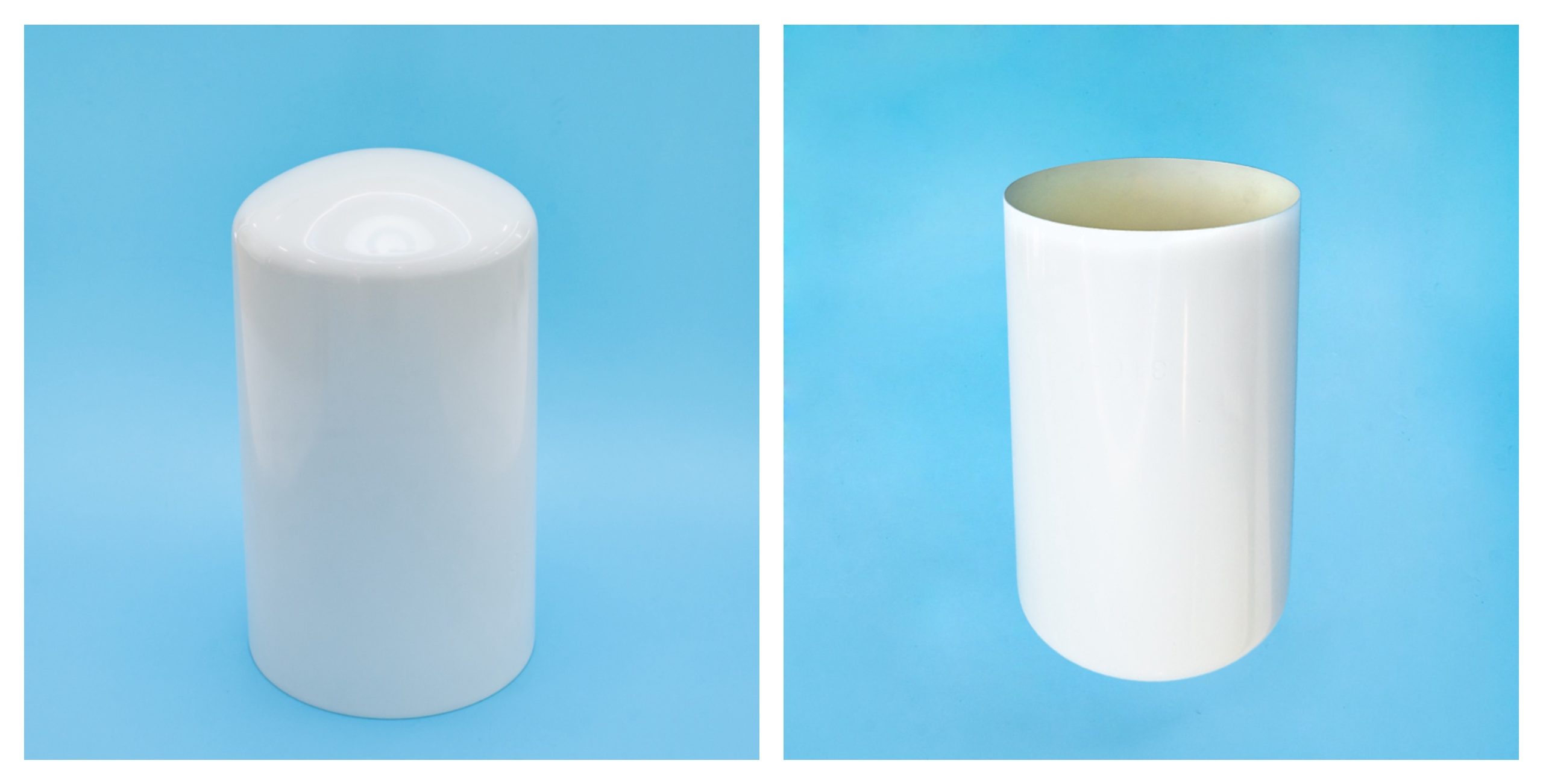

国晶 LEC PBN 坩埚

VGF 与 LEC 工艺的坩埚应用区别

尽管两种工艺均可采用 PBN 坩埚，但具体的结构设计及使用要求并不完全相同。

坩埚是否适用，应由实际设备、工艺条件及产品规格共同决定，不能仅凭材料相同或外观相似判断是否可以互换。

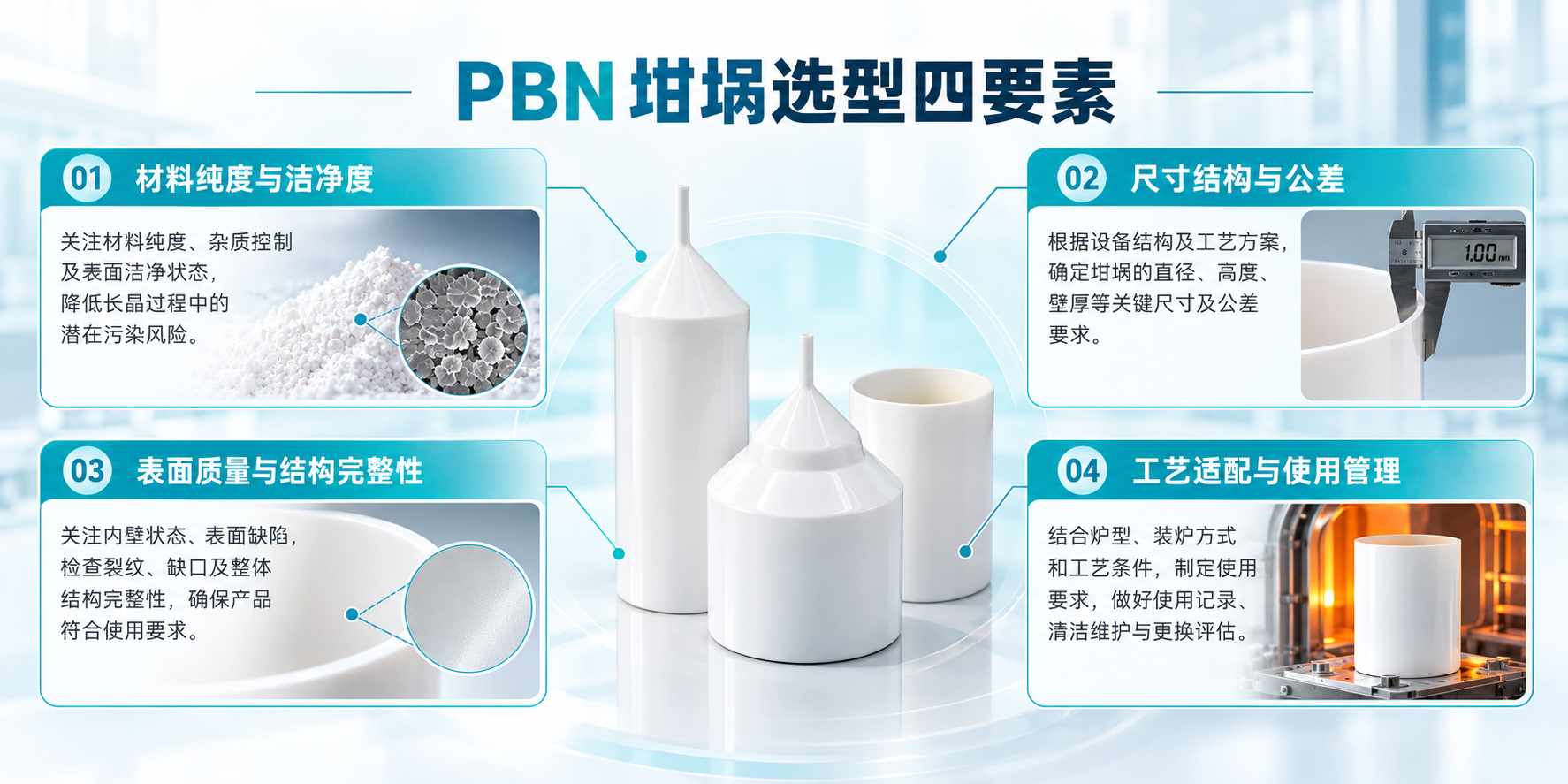

四、PBN 坩埚选型：从技术要求到实际验证

在实际采购和使用过程中，选择 PBN 坩埚不仅要了解材料性能，还需要将产品规格与具体工艺需求相结合。

对于磷化铟等化合物半导体晶体生长应用，可重点关注以下四个方面。

1.材料纯度与洁净度

根据长晶材料和工艺要求，关注 PBN 坩埚的材料纯度、杂质控制及表面洁净状态。

尤其是在与熔体直接接触的应用环境中，表面残留及使用前清洁情况，也是产品验收和使用管理的重要内容。

2.尺寸结构与公差

坩埚的直径、高度、壁厚及关键结构尺寸，需要与长晶设备及具体工艺方案相匹配。

对于不同设备，相关尺寸公差和结构要求可能存在差异，因此需要依据图纸及技术要求进行确认。

3.表面质量与结构完整性

坩埚内壁状态、表面缺陷及整体结构完整性，均是产品质量评估的重要内容。

在产品验收过程中，应结合具体规格关注表面异常、裂纹、缺口等情况，确保产品符合相应的使用要求。

4.工艺适配与使用管理

不同炉型及长晶工况下，坩埚的装炉方式、加热条件和使用要求可能存在差异。

在使用过程中，建议结合实际情况记录产品使用状态、清洁情况及异常情况，为后续产品选型和使用管理提供参考。

PBN 坩埚的合理选型，需要从材料性能延伸到产品结构、质量要求与具体工艺条件，实现多方面的综合匹配。

五、国晶 PBN 坩埚：助力化合物半导体晶体生长

山东国晶新材料有限公司专注于先进陶瓷材料的研发与制造，依托化学气相沉积（CVD）工艺，为化合物半导体晶体生长提供 PBN 坩埚产品。

目前，国晶 PBN 坩埚已应用于磷化铟（InP）的 VGF、LEC 晶体生长工艺，可围绕不同长晶设备的结构特点和工艺需求，提供相应的产品配套。

针对不同设备与使用条件，国晶关注坩埚的材料纯度、尺寸结构、表面质量及工艺适配性。

在产品需求沟通过程中，客户可以提供产品图纸及相关技术要求；对于尚无完整图纸的需求，也可通过前期沟通确认产品类型、尺寸及结构要求，由国晶出具相应图纸供客户确认。

通过产品结构与工艺需求的匹配，为不同晶体生长应用提供相应的 PBN 坩埚解决方案。

从 VGF 到 LEC，不同的晶体生长工艺对坩埚提出了各自的应用要求。材料纯度、结构设计与工艺适配性，共同构成了 PBN 坩埚选型的重要依据。

山东国晶新材料有限公司将持续深耕 PBN 材料及产品制造，关注化合物半导体晶体生长领域的实际应用需求，为客户提供专业的产品支持。
